01 引言

锌矿石中氟含量的精准测定至关重要：氟在湿法炼锌中腐蚀设备、降低电积效率，在火法炼锌中挥发污染环境并危害健康。因此，其测定不仅是矿石质量评价和工艺控制的关键，也是贸易结算与环境保护的重要依据。

02 测试原理

样品在高温水蒸气与氧气流中燃烧水解，氟分别转化为HF、SiF₄气体，经冷凝后由纯水吸收。吸收液中氟含量采用氟离子选择电极法测定。

03 参考依据

04 试剂耗材及工具

4.1 氧气：≥99.5%

4.2 纯水：去离子水或蒸馏水

4.3 石英砂：粒度0.5-1.0mm，无氟/氯

4.4 溴甲酚绿、无水乙醇、柠檬酸三钠、氯化钾，AR

4.5 硝酸、氢氧化钠、氟化钠、硝酸钾，GR

4.6 过滤：石英棉

4.7 分析天平：感量0.0001g

4.8 辅助工具：镊子、坩埚、马弗炉、移液管、实验室常用玻璃器皿如烧杯、容量瓶、试剂瓶等（根据需要自备）

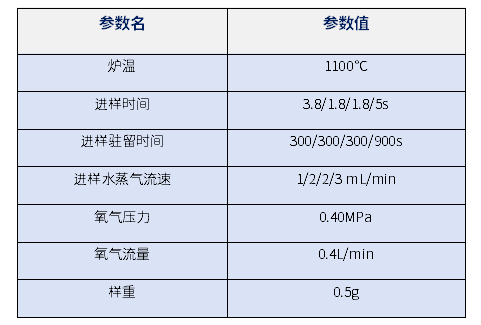

05 基础参数

06 标准物质

氟标样：

GBW(E)070303 锌精矿248#

GBW(E)070301 锌矿石376#

GBW(E)070299 锌矿石288#

07 操作流程

7.1 仪器开机准备

7.1.1 开机升温，添加试剂、纯水和插入电极后，再进行电极管道清洗和氟电极活化。

7.1.2 若1个月未测试，需重新标定氟标准曲线，勾选自动标定，点击开始标定即可，标定完成后，可开始测定样品。

7.2 空白实验

7.2.1 在软件主界面输入空白样、样重0.5g（坩埚中仅称量石英砂1.5g）、样品位和方法。

7.2.2 空白样至少2个，连续2个样氟空白起始电位在320mV以上才可进行样品测试。

7.3 标样和样品测试

7.3.1 称取0.5±0.0050g标样放入坩埚中，称0.5g石英砂，用搅拌针将石英砂与样品搅拌均匀后，在样品表面完全覆盖约1.0g石英砂。

7.3.2 氟含量大于2000ppm，样重建议称量0.1g，1000ppm<氟含量≤2000ppm，样重建议称量0.2g，氟含量≤1000ppm，样重建议称量0.5g，当氟含量越大，依据实际情况适当减少样重。

7.3.3 样品称量完成后，依次放在样盘的样品位上，在软件上输入样品名、样重、样品位、方法名和水分值（若无可不输）后，即可开始实验，仪器自动完成测试，并计算结果。

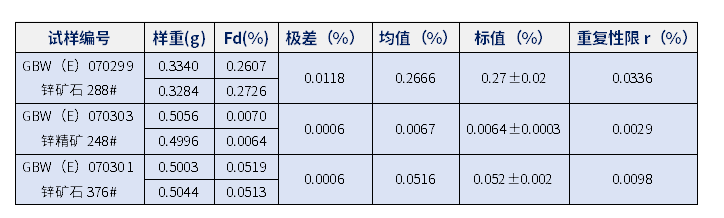

SDF4200自动氟分析仪采用高温水解法-离子选择电极法测定锌矿石中氟含量。为验证该方法与GB/T8151.9规定的碱熔法-离子选择电极法是否存在显著差异，我们进行了对比测试。结果表明，SDF4200自动氟分析仪的测定结果均在标准值的不确定度范围内，重复性完全满足GB/T8151.9中重复性限的要求。

以上数据充分说明，两种方法的检测结果具有可比性。因此，SDF4200自动氟分析仪可作为GB/T 8151.9标准方法的有效替代方案，不仅避免了碱熔法操作繁琐、人工依赖性强、重复性波动大等不足，还实现了氟含量测定的全自动化，显著提升检测效率与稳定性，为客户提供一种更简便、高效的检测手段。

SDF4200自动氟分析仪是锌矿石氟含量测定的高效可靠之选。即刻致电或留言，获取详细技术资料与定制化解决方案，让您的氟检测一步到位。
